Omadused

See vertikaalse treipingi masin sobib töötlemiseks erinevates tööstusharudes ning seda saab kasutada sisemiste ja väliste silindriliste pindade, kooniliste pindade, otspindade ja soonte töötlemiseks ja viimistlemiseks.
Alus, töölaud, voodiraam, risttalad ja muud peamised komponendid on valmistatud ülitugevast-kulumiskindlast-hallmalmist ning sisepinge kõrvaldamiseks ja deformatsiooni vältimiseks karastatud.
Sammaste ja talade juhtpinnad on karastatud kõrgsageduskarastusega, kõvadusega HRC48-55.

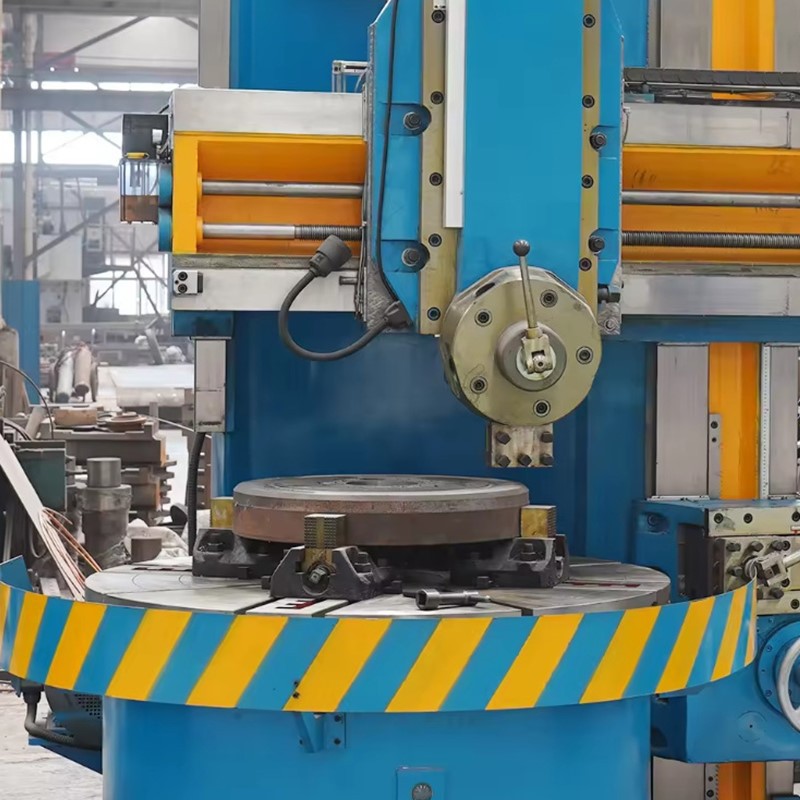

Töölaud kasutab hüdrodünaamilisi juhikuid ja spindli radiaallaagrid on NN30 tüüpi kaherealised-silindrilised rull-laagrid, mille tulemuseks on suur töölaua kandevõime ja suur pöörlemistäpsus.

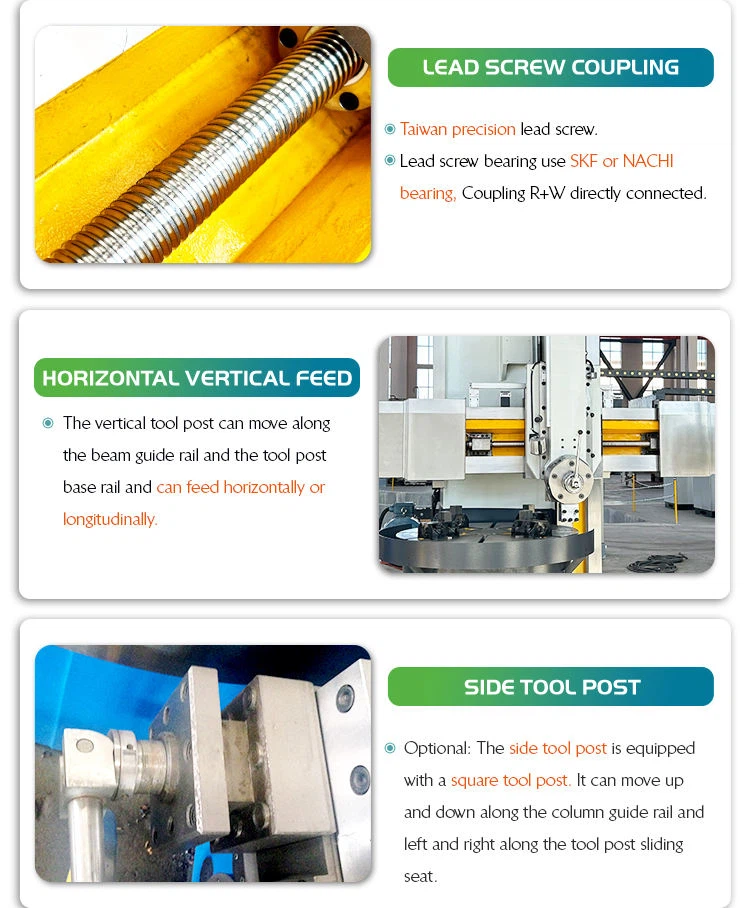

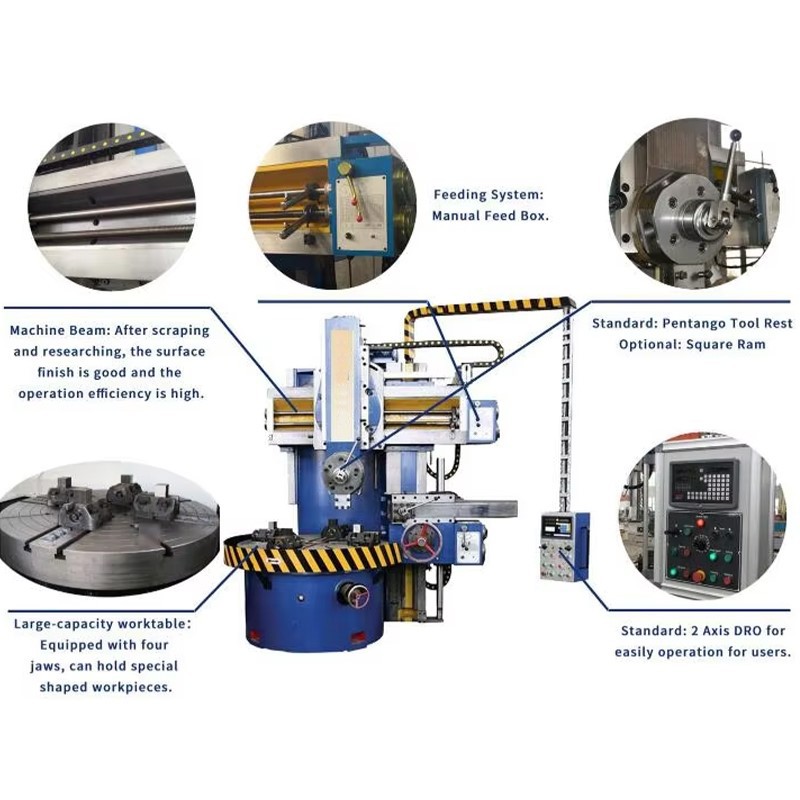

Vertikaalne tööriistapost on varustatud viisnurkse tööriistahoidikuga ja külgmine tööriistapost on varustatud kandilise tööriistahoidikuga; mõlemad tööriistapostid on hüdrauliliselt tasakaalustatud.
Vertikaalse treipingi spindli ajam saab toite vahelduvvoolumootorist 16-astmelise spindli pöörlemissageduse muutmise mehhanismi kaudu, saavutades nii laias valikus laua pöörlemissagedusi.
Tööpingi elektrisüsteem on PLC juhitav ja varustatud digitaalse kuvaseadmega, tagades suurema töökindluse.
Vertikaalsel treipingil on atraktiivne välimus, hea ergonoomika ja seda on lihtne kasutada.
Soovi korral on saadaval külgmised tööriistapostid ja koonuse treimise tarvikud.

Tehnilised parameetrid

Spetsifikatsioon	Üksus	C5110	C5112	C5116	C5120	C5123	C5126	C5132
Max lõikamine dia.	mm	1000	1250	1600	2000	2300	2600	3200
Tabeli dia.	mm	900	1000	1400	1800	2000	2300	2830
Max tooriku kõrgus	mm	800	1000	1000	1250	1350	1350	1500
Max tooriku kaal	t	2	3.5	5	8	8	10	12
Max laua pöördemoment		20	25	30	40	40	45	45
Tabeli pöörlemiskiiruse vahemik (16 samm)	p/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63	2-63
Maksimaalne lõikejõud vertikaalne hoidik	KN	18	18	22	22	22	22	22
Vertikaalne tööriistahoidiku liigutamine piiri	kraadi	±30 kraadi	±30 kraadi	±30 kraadi	±30 kraadi	±30 kraadi	±30 kraadi	±30 kraadi
Toitekiiruste vahemik (12 sammu)	mm/min	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86	0.8-86
Raudtee horisontaalne sõit pea	mm	670	700	915	1050	1180	1600	1800
Rööpapea liikumine	mm	650	650	800	800	800	800	800
Kiire liikumise kiirus tööriistapead	mm/min	1800	1800	1800	1800	1800	1800	1800
Tala tõstekiirus	mm/min	440	440	440	440	440	440	440
Noavarda ristlõige- suurus (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40	30x40
Peamine mootori võimsus	KW	18.5	22	22/30	30	30	37	45
Masina kaal	t	8.5	9	12.5	17.5	18.5	21	26
