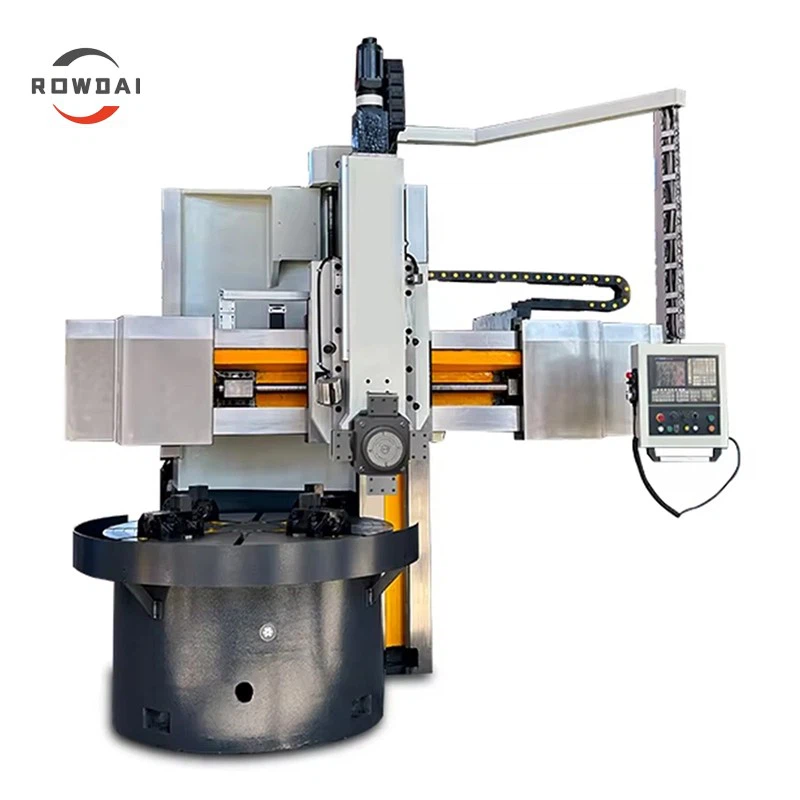

CNC vertikaalse treipingi masin on täiustatud seade, millel on hea jõudlus, lai valik tehnoloogiat ja kõrge tootmistõhusus. See sobib erinevate tööstusharude mehaaniliseks töötlemiseks ning seda saab kasutada sise- ja välise silindrilise pinna, sisemise ja välise koonuse pinna, otspinna, soonte töötlemiseks. Vastavalt kliendi nõudmistele saab selle varustada spindli servomootori ja spindlikoodriga, mis suudab realiseerida keerme keeramise ja pideva lineaarse kiirusega lõikefunktsiooni.

Töölaua spindli jaoks kasutatakse ülitäpselt reguleeritavat radiaalset kliirensit kaherealist lühikest silindrilist rull-laagrit. Konstantse voolu staatilise rõhu juhtrööbas kasutatakse aksiaalsuunas, mistõttu töölaual on kõrge pöörlemistäpsus, suur kandevõime ja väike termiline deformatsioon.

Alus, töölaud, voodi korpus, põiktala ja muud suured osad on valmistatud suure tugevusega ja hea kulumiskindlusega hallmalmist, mis välistab sisemise pinge ega deformeeru

Karastamist, lihvimist ja käsitsi lihvimist kasutatakse voodi korpuse, tala ja rammi juhtpinna jaoks, millel on hea kontaktpind ja suur täpsus. Hüdraulilise vananemislukuga risttala, suure lõikevõimsusega ja ilma lobisemiseta.

CNC vertikaaltreipinki käitavad vahelduvvoolu servomootor ja kuulkruvi ning risttala on varustatud roostevabast terasest kattega, mis suurendab tööpingi ohutust ja mugavust.

CNC vertikaalse treipingi põhiajamit juhib vahelduvvoolumootor ja töölaua kiirusvahemik on realiseeritud 16-astmelise spindli kiiruse muutmismehhanismi kaudu.

CNC-süsteemi saab importida või kodumaist konfiguratsiooni vastavalt kasutajate vajadustele.

Standardkonfiguratsioon: kas nelinurkne ramm või viie nurgaga torn. Valikuline konfiguratsioon: elektriline lõikelaud, pool{1}}suletud kate, jahutuslaastude eemaldamise seade ja nelja-käiguline astmeteta kiiruse reguleerimine.

Tehnilised parameetrid

Spetsifikatsioon	Üksus	CK5110	CK5112	CK5116	CK5120	CK5123	CK5126
Max lõikeläbimõõt	mm	1000	1250	1600	2000	2300	2600
Laua läbimõõt	mm	900	1000	1400	1800	2000	2300
Max.tooriku kõrgus	mm	800	1000	1000	1250	1350	1350
Max.tooriku kaal	t	2	3.5	5	8	8	10
Laua maksimaalne pöördemoment	KN.m	20	25	30	40	40	45
Laua pöörlemiskiiruse vahemik (4 käiku astmeteta)	p/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63
Maksimaalne lõikejõud vertikaalne hoidik	KN	18	18	22	22	22	22
Toitekiiruste vahemik (astmeteta)	mm/min	0-500	0-500	0-500	0-500	0-500	0-500
Rööpapea horisontaalne liikumine	mm	670	700	915	1050	1180	1600
Rööpapea liikumine	mm	650	650	800	800	1000	1000
Tööriistapeade kiire liikumiskiirus	mm/min	2300	2300	2300	2300	2300	2300
Tala tõstekiirus	mm/min	440	440	440	440	440	440
Noavarda ristlõike{0}}suurus (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40
Peamine mootori võimsus	KW	18.5	22	22/30	30	30	37
Masina kaal	t	8.5	9	12.5	17.5	18.5	21
