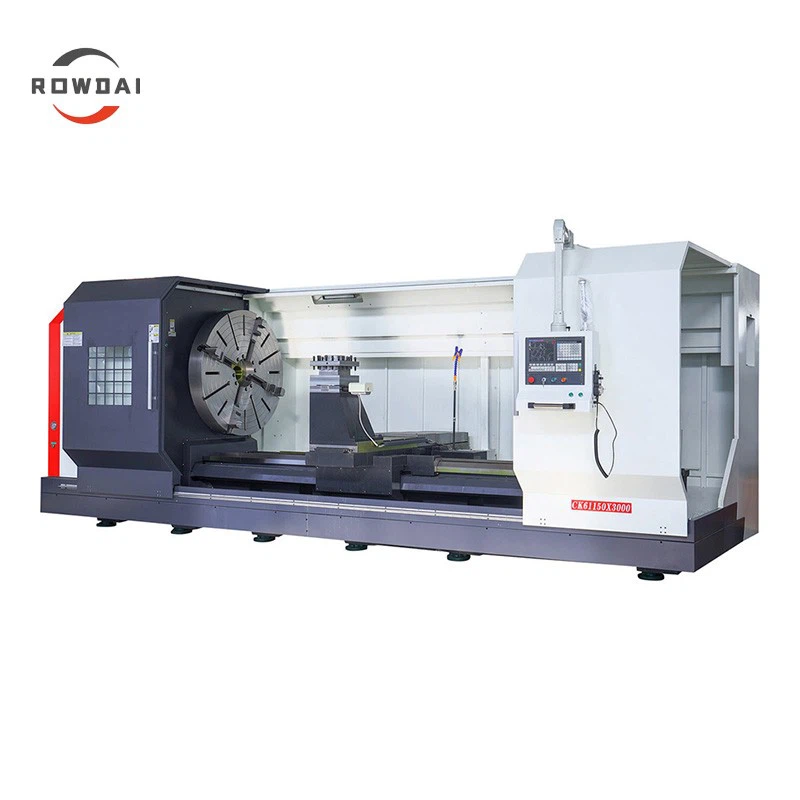

Heavy Duty CNC-treipink on populaarne-tüüpi CNC-treipink pool-suletud-ahela juhtimisega, mille on välja töötanud meie ettevõte CNC-treipinkide uusimate arengusuundade põhjal rahvusvahelisel turul.

Sellel raskeveokite CNC-treipingil on lai valik rakendusi, see on paindlik ja sobib mitmesuguste keerukate -kujuliste võllide, hülside ja ketaste töötlemiseks, näiteks sisemiste ja väliste silindriliste pindade, kooniliste pindade, kaarepindade, otspindade, soonte, faaside ja keermestamise treimiseks. See sobib eriti hästi mitme sordi ja väikeste kuni keskmiste partiide töötlemiseks rotatsiooni käigus, millel on tugev protsessi kohandatavus, kõrge töötlemise tõhusus, madal praagimäär ja hea valmistoote konsistents, mis vähendab töötajate oskuste taset. Programmeerimine on lihtne ja käsitsemine lihtne, mistõttu on see ideaalne-suurtöötlusseade.

Heavy Duty CNC-treipingi voodi on integreeritud kasti{0}}kujuline konstruktsioon, mis on valmistatud kvaliteetsest-standardsest malmist (HT300) ühekordse vormimisega- ja on läbinud kaks vanandamistöötlust, mille tulemuseks on hea stabiilsus. Juhtsiin on lai (800 mm), hea jäikuse ja tugeva vibratsioonikindlusega. Juhtrööpa pind on karastatud keskmise sagedusega ja täppislihvimisega imporditud juhtrööpa lihvimismasinaga, tagades pika kasutusea, suure täpsuse ja hea püsivuse.

Spindli kast

1. Korpuse struktuur on väga jäik ja talub rasket{1}}lõikust.

2. Hammasrattad on suure sagedusega-kustutatud ja täpselt maandatud, mis tagab suure täpsuse, sujuva töö ja madala mürataseme.

3. Suurt spindli läbimõõtu toetavad kolme-punkti täpsusega raskeveokite{2}}laagrid, mis tagavad stabiilse pöörlemise ja võimaldavad nii rasket-lõikamist kui ka täppireimist.

4. Automaatne sundtsirkulatsiooniõlitus tagab ülekandesüsteemi paindliku töö ja tõhusa jahutuse.

5. Automaatset segmenteeritud kiiruse muutmist juhitakse M-koodiga, samas kui segmendi automaatset astmeteta kiiruse muutmist valitakse ja juhitakse S-koodiga, mis võimaldab astmeteta kiiruse muutmist ja konstantse pinnakiirusega lõikamist.

Tehnilised parameetrid

Ei.	Spetsifikatsioon	Üksus	CK61150
1	Maksimaalne pöörde läbimõõt voodil	mm	1500
2	Maksimaalne kiik üle vankri	mm	1000
3	Töödeldava detaili maksimaalne pikkus	mm	2000
4	Maksimaalne pöörde pikkus	mm	1850
5	Max laadimine	kg	6000
6	Maksimaalne käik X/Z	mm	750 / 2000
7	Spindli kiiruste vahemik	rpm/min	4-470 neli käiku/sammu
8	Spindli otsa vorm		A2-15
9	Spindli läbimõõduga ava	mm	130
10	Spindli ava eesmine koonus		Mõõdik 140 1:20
11	Spindli mootori võimsus	kw	22
12	Padruni suurus	mm	4 JAW 1250mm manuaalne padrun
13	Kiiresti liikuv kiirus X-telg	m/min	3
14	Kiiresti liikuv kiirus Z-telg	m/min	6
15	Positsioneerimise täpsus (X/Z)	mm	0.025/0.03
16	Korduv positsioneerimise täpsus (X/Z)	mm	0.01/0.015
17	Töödeldava detaili masina täpsus		IT6-IT7
18	Sabavarda tüüp		tagasitõmbumisvastase funktsiooniga elektriline tüüp
19	Sabavarruka varruka läbimõõt	mm	160
20	Tailstock varruka käik	mm	300
21	Tailstock varruka kitsenev		Mõõdik 100
22	Tööriistahoidiku vorm		Elektriline 4-asendiline tööriist
23	Tööriista mõõdud	mm	40*40
24	Mõõtmed	mm	610023002600
25	Masina kaal (umbes)	kg	12000
26	Pinge		Kliendi tehtud-
27	Süsteem		Kliendi tehtud-
